Un système de refroidisseur d'eau fournit une température et une pression constantes à votre processus industriel. L'élimination des variables de température et de pression simplifie le développement et l'optimisation du processus, garantissant ainsi un produit de la plus haute qualité. Au lieu d'un système à passage unique inutile, un refroidisseur fait recirculer l'eau de refroidissement. La recirculation minimise le coût de la consommation d'eau qui peut être onéreuse et peu respectueuse de l'environnement.
Comment fonctionne un refroidisseur ?
Dans la plupart des applications de refroidissement de processus, un système de pompage fait circuler de l'eau froide ou une solution eau/glycol du refroidisseur vers le processus. Ce fluide froid évacue la chaleur du processus et le fluide chaud retourne au refroidisseur. L'eau de traitement est le moyen par lequel la chaleur est transférée du processus au refroidisseur.
Les refroidisseurs industriels contiennent un composé chimique appelé réfrigérant. Il existe de nombreux types de réfrigérants et d'applications en fonction des températures requises, mais ils fonctionnent tous sur le principe de base de la compression et du changement de phase du réfrigérant d'un liquide à un gaz et de nouveau à un liquide. Ce processus de chauffage et de refroidissement du réfrigérant et de passage d'un gaz à un liquide et inversement constitue le cycle de réfrigération.
Le cycle de réfrigération démarre avec un mélange liquide/gaz basse pression entrant dans l'évaporateur. Dans l'évaporateur, la chaleur de l'eau de traitement ou de la solution eau/glycol fait bouillir le réfrigérant, ce qui le transforme d'un liquide à basse pression en un gaz à basse pression. Le gaz à basse pression entre dans le compresseur où il est comprimé en gaz à haute pression. Le gaz à haute pression entre dans le condenseur où l'air ambiant ou l'eau du condenseur élimine la chaleur pour la refroidir en un liquide à haute pression. Le liquide à haute pression se déplace vers le détendeur, qui contrôle la quantité de réfrigérant liquide entrant dans l'évaporateur, recommençant ainsi le cycle de réfrigération.
Il existe deux types de condenseurs utilisés dans les refroidisseurs : refroidis par air et refroidis par eau. Un condenseur refroidi par air utilise l'air ambiant pour refroidir et condenser le gaz réfrigérant chaud en un liquide. Il peut être situé à l'intérieur du refroidisseur ou à distance à l'extérieur, mais finalement il rejette la chaleur du refroidisseur dans l'air. Dans un condenseur refroidi à l'eau, l'eau d'une tour de refroidissement refroidit et condense le réfrigérant. Si les condenseurs et l'évaporateur sont séparés et reliés par un tuyau en cuivre, il s'agit d'un système de refroidisseur d'eau divisé.

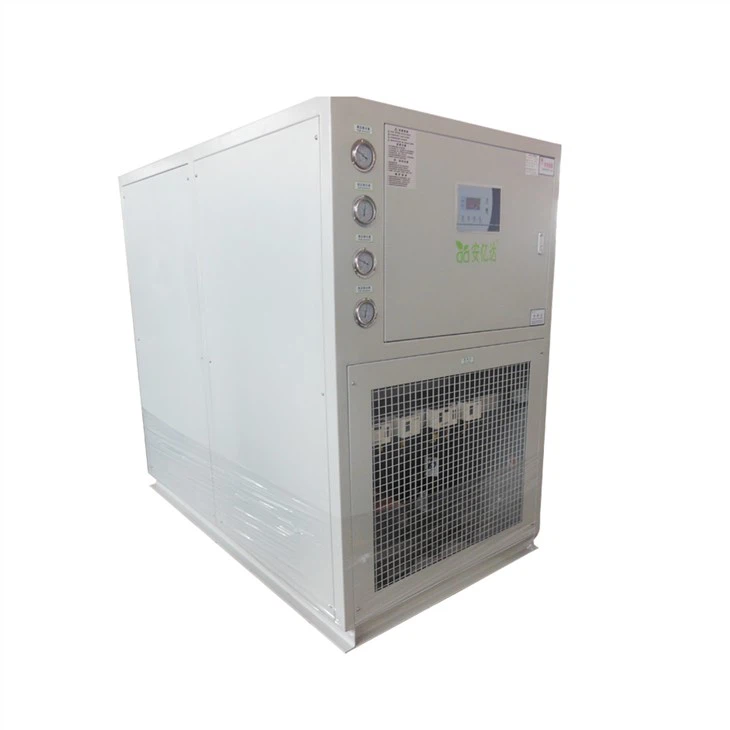

Les refroidisseurs à condensation par air split sont constitués de 2 composants principaux. Le premier composant est un condenseur refroidi par air, qui est généralement installé à l'extérieur afin de dissiper la chaleur dans l'atmosphère. Le deuxième composant est le patin de réservoir de pompe de transfert de chaleur, qui est généralement installé à l'intérieur. Le patin de réservoir de pompe de transfert de chaleur contient un ou des évaporateurs, des composants de liquide réfrigérant et de conduite d'aspiration, un réservoir d'eau/glycol et des pompes. Une pompe (pompe de circulation du refroidisseur) fait circuler l'évaporateur du refroidisseur pour maintenir le réservoir du système de refroidisseur à la température de consigne cible. L'autre pompe (pompe d'alimentation de processus) sort du réservoir interne du refroidisseur, circule vers votre application en aval et retourne vers le réservoir interne du refroidisseur.
Si vous envisagez un refroidisseur split pour votre environnement d'application, voici trois avantages pour ces systèmes :
1.Aucune protection contre le gel requise - Avec un évaporateur intérieur, il n'est pas nécessaire de déployer les stratégies de protection contre le gel normalement associées aux unités extérieures, y compris l'utilisation de glycol, les systèmes de vidange et le fonctionnement des pompes tout au long de l'hiver.
2. Bruit réduit - Le condenseur intérieur des refroidisseurs à air traditionnels peut produire des niveaux de bruit plus élevés en raison de l'utilisation de ventilateurs de refroidissement. Le condenseur extérieur d'un refroidisseur split réduira le volume dans la pièce, ce qui le rend idéal pour les environnements sensibles au bruit.
3. Durée de vie prolongée - Chaque fois que les composants d'un refroidisseur industriel sont installés à l'extérieur (où ils sont exposés aux éléments), la durée de vie de l'équipement sera raccourcie. Avec un évaporateur et un compresseur intérieurs, un refroidisseur split refroidi par air peut durer plus longtemps qu'un système traditionnel refroidi par air avec tous les composants à l'extérieur.
4. Espace économisé - Lorsque l'environnement d'application ne peut pas accueillir de refroidisseurs industriels refroidis par air ou par eau, un refroidisseur divisé refroidi par air peut être la solution idéale pour vos besoins de refroidissement industriel.
Article | Spécification / Fournisseur | ||
Capacité de refroidissement | Modèle | AYD-20A | |
kW | 50.96 | ||
Entrée de puissance | kW | 20.84 | |
Source de courant | 380 V-3N-50 Hz | ||
TempSortie (degré) | 7 | ||
contrôle du réfrigérant | Soupape de détente | ||
Cercle de réfrigération | deux | ||
réfrigérant | R22 | ||
Dimension（millimètre）L*W*H | 1950*910*1700 | ||
Compresseur | Sstyle | Sfaire défiler | |
Qquantité（ensemble） | 2 | ||
Puissance du compresseur(kw) | 16.9 | ||
Condenseur | Style | Ailette type avec bobine en cuivre | |
Ventilateur Qquantité（ensemble） | 2 | ||
Volume d'air（m3/h） | 21000 | ||
Évaporateur | Style | Coquille et Tubes | |
Débit d'eau froide（m3/h） | 10.16 | ||
La taille du tuyau（DN） | 50 | ||
Pompe à eau(kw) | 1.5(11m3/h, 2bar) | ||
Réservoir d'eau(L) | 200 | ||
Dispositif protecteur | 1.Protecteur de phase 2.Protecteur de surcharge du ventilateur 3.Protecteur haute/basse tension 4.protecteur de surchauffe 5.Protecteur antigel | ||
Unité de poids（Kg） | 790 | ||
Parties principales | |||
Compresseur | Sanyo | ||
Condenseur | Anyda | ||
Évaporateur | Jindian | ||
Électronique | LS/Chnt | ||
Soupape de détente | Emerson | ||
Pompe | Mine | ||
CcontrôleSystème | Pupp | ||
Remarques : La capacité de refroidissement est basée sur une température de condensation de 50 C, une température d'entrée/de sortie de 12/7 C.
Appel d'offres :
1. Quand votre entreprise s'établit-elle ?
Année 2013, mais notre équipe s'est engagée dans cette industrie à partir de 2007.
2. Comment choisir la bonne puissance frigorifique pour un refroidisseur à air ?
Charge thermique= C(chaleur spécifique)* M(sortie de qualité par heure)*Changement de température(T1-T2)
Si nous prenons les spécifications de l'eau dans la formule, nous pourrions obtenir
Capacité de refroidissement (kw){{0}} Débit (m3/h)*Changement de température (T1-t2)/0.86
Donc, ici, nous voyons simplement que nous devons voir le débit d'eau, l'entrée de la température de l'eau, la sortie de la température de l'eau et si vous devez considérer 10% ou 20% comme sauvegarde.
3. Que dois-je remarquer d'autre après avoir confirmé la capacité de refroidissement du refroidisseur ?
D'autres spécifications importantes du refroidisseur incluent l'alimentation électrique, la pompe à eau, la taille de la connexion d'eau, le réfrigérant et le type d'évaporateur, le réservoir, etc.
3.1 Alimentation
L'alimentation est différente selon les pays, les alimentations courantes sont 208-230V, 380-420V,440-480V, 50Hz ou 60Hz, 3 phases.
3.2 Pompe à eau
Lorsque vous avez confirmé la taille du refroidisseur, nous équiperons normalement une pompe à eau basée sur le débit d'eau pour une différence de température de 5 ° C et une pression de 2 bars. Si vous avez besoin d'une pression plus importante, veuillez nous en informer en plus.
3.3 Taille de la connexion
Cela dépend généralement du débit d'eau. Si vous voulez que votre nouveau refroidisseur corresponde à vos anciens tuyaux, veuillez nous confirmer si vous pouvez le personnaliser en conséquence.
3.4 Réfrigérant
R22, R410A, R407C, R404A, R134A sont des choix facultatifs.
R22 : bon effet de refroidissement, mais le R22 est considéré comme un puissant gaz à effet de serre, il est donc interdit dans la plupart des pays.
R410A : respectueux de l'environnement, le R-410A a remplacé le R-22 comme réfrigérant préféré pour une utilisation dans les climatiseurs résidentiels et commerciaux au Japon, en Europe et aux États-Unis. R-410A fonctionne à des pressions plus élevées que les autres réfrigérants.
R407C : un bon remplacement pour R22, bon effet de refroidissement.
R404A : convient aux applications nécessitant une température basse (inférieure à -30 degré c).
R134A : gaz ininflammable utilisé principalement comme fluide frigorigène "haute température", adapté aux refroidisseurs à condensation par air fonctionnant à haute température ambiante.
3.5 Choix de l'évaporateur
Normalement, il existe deux types d'évaporateurs.
1. Évaporateur de type coque et tube, qui nécessite l'utilisation d'un réservoir tampon d'eau supplémentaire (pas nécessaire mais fortement recommandé).
2. Réservoir de serpentin de refroidissement doté d'un réservoir de stockage d'eau intégré pour une utilisation plus pratique. Il n'y a donc pas besoin de réservoirs tampons supplémentaires, mais d'un entretien plus important.
Ces deux serpentins d'évaporateur peuvent être constitués de 2 matériaux, tube en cuivre ou en acier inoxydable.
Quelle est la différence entre ces 2 options ?
Tube en cuivre : meilleure efficacité de transfert de chaleur.
Tube en acier inoxydable (304 ou 316) : également connu sous le nom de matériau de qualité alimentaire, il convient à l'industrie agroalimentaire et peut éviter la contamination de l'eau.
