Le principe de fonctionnement et le schéma de la tour de refroidissement fermée
Le principe de fonctionnement de la tour fermée :
Il utilise la pression générée par la pompe à eau ou un autre dispositif de pression pour rendre l'eau à plus haute température à partir du condenseur, de l'absorbeur ou de l'équipement de traitement, c'est-à-dire que l'eau de refroidissement est transportée vers le serpentin de refroidissement de la tour de refroidissement et l'eau en circulation. pénètre dans la tour de refroidissement. , par le mouvement dans la tour de refroidissement et l'échange de chaleur avec le fluide éolien, l'eau de retour après être entrée dans la tour de refroidissement passe à travers le dispositif de buse à pression tourbillonnaire installé au sommet de la tour et la partie supérieure du conduit d'air pour former une verticale descendante à grande vitesse Le jet mobile de petites particules de gouttelettes d'eau achève la tâche d'augmenter la surface de la gouttelette d'eau.
En cours de chute, les gouttelettes d'eau rencontreront également le flux d'air ascendant, ce qui retarde la vitesse de chute des particules d'eau, prolongeant ainsi le temps d'échange de chaleur. La chaleur du fluide est d'abord transférée à la paroi interne du tube en cuivre, puis à la paroi externe du tube en cuivre à partir de la paroi interne, puis au film d'eau pulvérisée à partir de la paroi externe. Le film d'eau et l'air forment une vapeur chaude et humide saturée. Dispositif de recyclage pour réduire la perte d'eau de pulvérisation.
Lorsque l'eau de pulvérisation est réduite à une certaine quantité, l'eau est automatiquement réapprovisionnée par la vanne à bille flottante, et ainsi de suite. De plus, étant donné que la tour de refroidissement supprime le dispositif de garnissage et devient une tour creuse, la résistance dans la tour est réduite. Sous l'action du ventilateur, la vitesse du vent et le volume d'air sont augmentés, et le rapport air-eau est amélioré, atteignant ainsi l'objectif d'améliorer l'effet de refroidissement.
Contre-flux :
Flux croisé :
1. Réservoir de collecte d'eau : collectez l'eau après avoir traversé le serpentin d'échange de chaleur et utilisez-la également pour stocker et ajuster le volume d'eau, afin d'atteindre l'objectif de recyclage et d'économie d'eau.
2. Volets : Utilisez le vent pour entrer uniformément dans la tour, afin que l'eau de pulvérisation ne s'éclabousse pas.
3. Porte d'accès : pratique pour la maintenance et la post-maintenance.
4. Ventilateur : Le ventilateur est utilisé pour introduire de l'air dans la tour afin de générer de l'air avec un débit élevé et un débit stable, améliorant ainsi l'efficacité du refroidissement et assurant l'effet de refroidissement.
5. Collecteur d'eau : un collecteur d'eau à haut rendement et intensif est adopté pour réduire la perte de circulation de l'eau de refroidissement.
6. Système de pulvérisation : faire en sorte que l'eau de refroidissement à haute température entrant dans la tour élargisse autant que possible la surface de contact avec l'air, augmente l'échange d'eau chaude entre la vapeur d'eau et transfère la chaleur de l'eau de refroidissement à haute température. à l'air, réduisant ainsi la température de l'eau de refroidissement. atteindre l'objectif de réutilisation des ressources en eau.

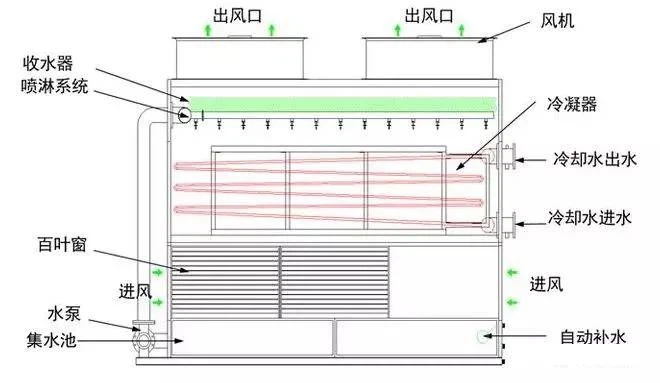

7. Condenseur : Le condenseur est le composant central de la tour de refroidissement. Sa taille structurelle raisonnable et sa disposition raisonnable affecteront directement l'efficacité de l'échange de chaleur de l'ensemble de la tour de refroidissement et affecteront également la capacité de refroidissement de l'ensemble de la tour de refroidissement pour l'eau de refroidissement. La disposition inclinée du condenseur est propice à l'évacuation de l'eau dans le condenseur en hiver et empêche le tuyau de cuivre de geler et de se fissurer ; comme le montre la figure suivante :
