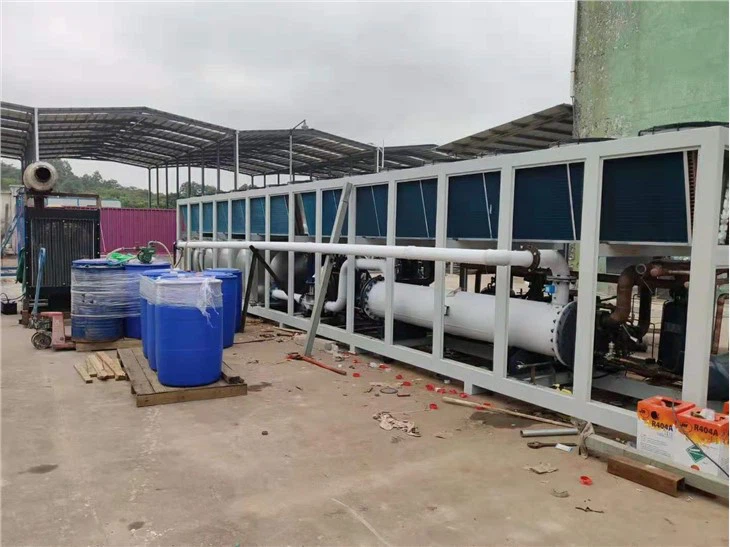

Unité de réfrigération à l'éthylène glycol

Introduction

L'éthylène glycol est un antigel utilisé dans les unités de refroidissement industrielles pour protéger contre le gel et comme inhibiteur de rouille. Le pourcentage d'éthylène glycol utilisé dans un mélange de glycol et d'eau est déterminé par la température ambiante extérieure la plus basse et la température de la boucle d'application.

Pour le réfrigérateur cryogénique utilisant une solution d'éthylène glycol, nous l'appelons unité de réfrigération à l'éthylène glycol. La température de l'eau de sortie est généralement réglée en dessous de - 10 degré, et les exigences de température spécifiques sont soumises aux besoins de l'utilisateur. Les unités de réfrigération à l'éthylène glycol sont courantes dans les usines chimiques. Afin d'assurer le fonctionnement sûr et stable des unités, de nombreuses usines chimiques exigent également que les unités de réfrigération prennent des mesures antidéflagrantes, souvent appelées refroidisseurs antidéflagrants.

Une unité de réfrigération à l'éthylène glycol canalise un mélange de liquide de refroidissement glycol-eau de l'unité de réfrigération à travers la tuyauterie de l'échangeur de chaleur thermique, absorbant la chaleur de votre processus industriel et réchauffant le liquide de refroidissement. Ensuite, le liquide de refroidissement réchauffé retourne dans l'unité de réfrigération pour répéter le processus de refroidissement.

La composition structurelle du réfrigérateur est à peu près la même, composée d'un compresseur, d'un évaporateur, d'un condenseur, d'un élément d'étranglement et d'un système de contrôle électrique. Cependant, pour l'unité de réfrigération au glycol, il s'agit d'un compresseur à basse température et est équipé d'un séparateur économique et d'autres composants, qui sont encore différents.

Composants principaux
1. Compresseur : L'unité de réfrigération au glycol adopte un compresseur à vis Hanbell ou un compresseur à vis Bitzer, qui sont tous deux des marques importées, avec un fonctionnement plus stable et une qualité plus fiable. Vous pouvez être rassuré lors de leur utilisation.

2. Condenseur et évaporateur: Le condenseur de l'unité de réfrigération au glycol est le condenseur refroidi à l'eau à coque et à tube, et l'évaporateur peut être équipé d'un échangeur de chaleur tubulaire en acier inoxydable ou d'un échangeur de chaleur à plaques brasées, tous deux fabriqués à partir de bons matériaux à éviter l'apparition d'une fuite interne du produit et assurer dans une large mesure le fonctionnement de l'unité de réfrigération au glycol.

3. Système de contrôle : la configuration standard est un contrôleur monopuce, avec un réglage de position pour activer et désactiver la différence de température entre la réfrigération. L'automate Siemens S7-200 et les modules sont sélectionnés. L'ensemble du système de l'unité de réfrigération au glycol est un système entièrement fermé. La basse température n'absorbe pas l'humidité de l'air. Le système n'augmentera pas la pression en raison de la température élevée pendant le fonctionnement, et la basse température complétera automatiquement le milieu de conduction thermique.

4. Protection de sécurité: protection haute tension, protection contre les coupures d'eau, protection contre les surintensités, protection des points de fuite, continuité de phase et protection contre les défaillances de phase, protection contre les hautes températures, défaillance du capteur, alarme de niveau de liquide bas et autres protections de sécurité multiples.

Principe de fonctionnement

1. Compression Afin de maintenir la pression dans l'évaporateur suffisamment basse pour garantir que le réfrigérant est à une température de point d'ébullition suffisamment basse, le compresseur est utilisé pour extraire le gaz réfrigérant vaporisé, c'est-à-dire pour comprimer la vapeur de réfrigérant à basse température. et basse pression dans le gaz réfrigérant à haute température et haute pression. Lorsque la vitesse d'aspiration du compresseur est supérieure à la vitesse d'évaporation du réfrigérant, la pression d'évaporation sera réduite et la température d'évaporation sera également réduite ; Inversement, la vitesse d'aspiration du compresseur est inférieure à la vitesse du réfrigérant, et la température et la pression d'évaporation augmenteront en conséquence.

2. Le réfrigérant à température et pression élevées est condensé en liquide dans le condenseur. Dans le condenseur, le réfrigérant libère de la chaleur dans l'air ou l'eau qui est inférieure à sa température. Cette chaleur comprend la chaleur absorbée par le fluide frigorigène lors de l'évaporation dans l'évaporateur et la chaleur convertie par le compresseur lors de la compression. Attention particulière: la température de l'air ou de l'eau doit être inférieure à la température du réfrigérant, sinon le réfrigérant ne peut pas libérer de chaleur, c'est-à-dire que la température du fluide de refroidissement (eau ou air de la tour de refroidissement) doit être inférieure à la température du gaz réfrigérant à la sortie du compresseur.

3. L'étranglement passe à travers l'étrangleur et la pression du réfrigérant chute de la pression de condensation à la pression d'évaporation. Le liquide du condenseur est stocké dans le réservoir de liquide. À ce moment, le réfrigérant est à température normale et à haute pression. Après avoir traversé le détendeur, le point d'ébullition diminue en raison de la chute de pression. Le liquide pénètre dans l'évaporateur et absorbe facilement la chaleur et s'évapore.

4. Le liquide réfrigérant basse température et basse pression vaporisé à travers l'étranglement est échangé avec le réfrigérant dans l'évaporateur et devient de la vapeur saturée ou surchauffée après avoir absorbé la chaleur, de manière à être comprimé par le compresseur.
Les réfrigérants Glacier sont utilisés dans l'industrie de la réfrigération, résolvant complètement les trois problèmes majeurs de l'équipement de corrosion des réfrigérants traditionnels, de la faible efficacité et de la pollution de l'environnement. Le produit a d'excellentes performances, montrant d'excellentes performances dans le domaine de la température ultra-basse et de la haute température!

Avantages

1. Adoptez le meilleur compresseur à vis (semi-hermétique) de l'étranger et exploitez la crédibilité, le rendement élevé, facile à
Maintenir, contrôle précis du volume, une large gamme d'applications. Le système adopte le dernier profil de rotor asymétrique. Construire dans
Lubrifiant à perte de charge pour système à faibles vibrations, émissions sonores, haute performance d'étanchéité.

2. L'interface homme-machine configure un écran tactile complet, qui permet un contrôle automatique et une surveillance précise. les avantages de l'unité : étanche, antipoussière, résistant à la corrosion, longue durée de vie. Contrôle de capacité par étapes ou en continu, l'unité garantit qu'elle apporte le plus d'économie d'énergie efficace dans toutes les conditions de charge.

3. En raison de l'utilisation d'un tube de cuivre thermique et d'un compresseur à haut rendement avec un dispositif d'économie de courant à dilatation thermique efficace, l'unité fonctionnera de manière stable, plus longtemps et efficacement.

4. L'unité de refroidissement adopte un dispositif de protection de sécurité fiable : pour empêcher le démarrage fréquent du compresseur, protection contre les surintensités, surchauffe de la protection du moteur, prévention du gel, voyant dans le liquide, protection contre le chauffage de l'huile, protection de phase, protection HV/LV, décharge haute- protection de la température, valeur de sécurité, horloge soluble, protection contre l'arrêt de l'eau, etc.

5. Champ d'application : laser, chimique, placage et oxydation, instruments de précision, impression, encre, papier, métal, moulage, soufflage, industrie du plastique par injection, transformation des aliments, industrie pharmaceutique, carte électronique, soudure par refusion, refroidissement intercouche, espace. Traitement de purification, nettoyage par ultrasons, contrôle de la température du bain, découpe et soudage, traitement de surface, aluminium, artisanat du verre, traitement des bijoux, cuir et aquaculture.

6. Un système de contrôle intelligent complet et un fonctionnement continu dans les 24 heures.

Paramètres et spécifications de certains modèles standard

Exigences d'entretien
Lors de l'utilisation de l'unité de réfrigération à l'éthylène glycol, l'entretien est très important. Il est strictement nécessaire d'utiliser l'appareil conformément aux étapes. Avant utilisation, un plan doit être établi pour l'unité de réfrigération à l'éthylène glycol, et le compresseur, le condenseur, l'évaporateur, la pompe à eau, la tour de refroidissement, la conduite d'eau, etc. de l'unité de réfrigération à l'éthylène glycol doivent être vérifiés régulièrement. Un nettoyage et un entretien réguliers doivent être effectués pour s'assurer que chaque accessoire et pièce importante peut obtenir un bon effet d'utilisation.
