Un refroidisseur d'eau à film tombant est un type d'échangeur de chaleur qui utilise un film mince d'eau pour transférer la chaleur d'un réfrigérant à l'eau ou à un autre fluide. Il fonctionne sur le principe d'un film liquide tombant qui s'écoule vers le bas sur une surface d'échange de chaleur, assurant un refroidissement efficace.
Voici comment fonctionne généralement un refroidisseur d'eau à film tombant :
Évaporation du réfrigérant : le processus commence par l'évaporation d'un réfrigérant à basse pression, tel que le R134a ou le R410a, dans la section de l'évaporateur. Le réfrigérant absorbe la chaleur du fluide qui doit être refroidi, provoquant son évaporation.
Formation de film : le fluide réfrigéré entre dans le refroidisseur et s'écoule sur une série de tubes ou de plaques dans l'évaporateur. La conception du refroidisseur encourage le fluide à se répandre en un film mince lorsqu'il se déplace vers le bas en raison de la gravité.
Transfert de chaleur : Lorsque le réfrigérant s'évapore à l'intérieur des tubes ou des plaques, il transfère la chaleur au film mince de fluide à l'extérieur. L'échange de chaleur se produit à travers les parois de la surface de transfert de chaleur, où la différence de température entre le réfrigérant et le fluide entraîne le processus de transfert de chaleur.
Effet de refroidissement : la conception du film tombant permet une grande surface de transfert de chaleur, ce qui entraîne un refroidissement efficace du fluide. Le fluide refroidi sort du refroidisseur à une température plus basse, prêt à être utilisé dans diverses applications de refroidissement.

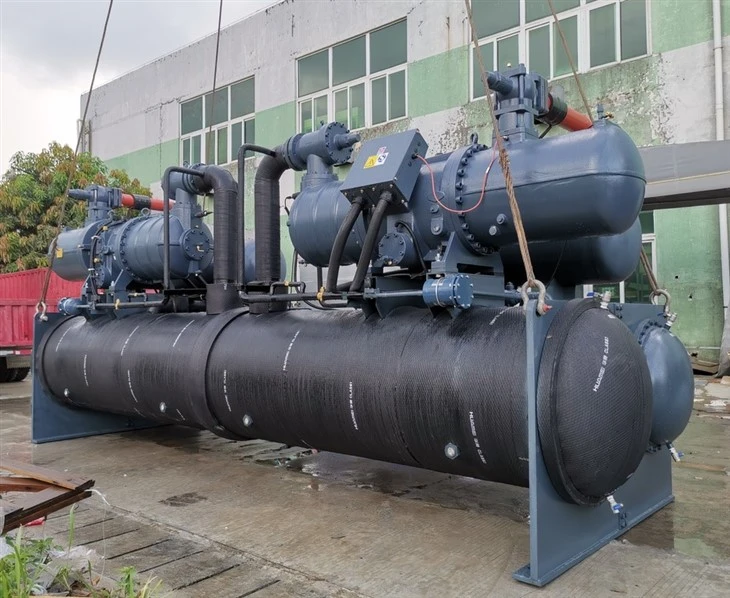

Spécifications du refroidisseur d'eau à film tombant 1750kw:
|
Article |
Spécification / Fournisseur |
||
|
Capacité de refroidissement |
Modèle |
AYD-1800WS |
|
|
kW/h |
1800 |
||
|
Entrée de puissance |
kW |
342.4 |
|
|
Courant maximum |
A |
574.8 |
|
|
Source de courant |
400 V-3N-50 Hz |
||
|
Sortie de température (degré) |
10 |
||
|
contrôle du réfrigérant |
Soupape de détente |
||
|
Cercle de réfrigération |
deux |
||
|
réfrigérant |
R407C |
||
|
Dimensions（mm）L*W*H |
5500*1200*1800 |
||
|
Compresseur |
style |
Vis semi-hermétique |
|
|
Modèle |
RC2-790B |
||
|
Quantité, pcs) |
2 |
||
|
Puissance du compresseur(kw/ pcs) |
171.2*2 |
||
|
Condenseur |
Style |
Coque et Tubes/2 ensembles |
|
|
Débit d'eau glacée（m3/h） |
350 |
||
|
La taille du tuyau(") |
10 |
||
|
Évaporateur |
Style |
Film tombant / 2 ensembles |
|
|
Débit d'eau froide (m3/h) |
303 |
||
|
La taille du tuyau(") |
10 |
||
|
Dispositif protecteur |
1, protecteur de phase 2, protecteur de surcharge de ventilateur 3, protecteur haute/basse tension 4, protecteur de surchauffe de bobine 5, protecteur antigel |
||
|
Poids unitaire (kg) |
4750 |
||
|
Marque de pièces principales |
|||
|
Compresseur |
Hanbell |
||
|
Électronique |
LS / Carlo |
||
|
Vanne électromagnétique |
Emerson |
||
|
Soupape de détente |
Emerson |
||
|
Contrôle électrique |
Siemens |
||
Avantages des refroidisseurs d'eau à film tombant :
Haute efficacité : les refroidisseurs d'eau à film tombant offrent des coefficients de transfert de chaleur élevés en raison de la grande surface disponible pour l'échange de chaleur. Cela conduit à des performances de refroidissement efficaces.
Efficacité énergétique : la conception des refroidisseurs à film tombant leur permet de fonctionner avec des pressions de réfrigérant plus faibles, réduisant ainsi la consommation d'énergie nécessaire à la réfrigération.
Conception compacte : les refroidisseurs d'eau à film tombant ont généralement une conception compacte et peu encombrante, ce qui les rend adaptés aux installations avec un espace limité.
Évolutivité : ces refroidisseurs peuvent être facilement agrandis ou réduits pour répondre à des besoins de refroidissement spécifiques en ajoutant ou en supprimant des sections d'échange de chaleur.
Encrassement réduit : la conception du film tombant aide à minimiser l'encrassement ou l'entartrage sur la surface de transfert de chaleur, ce qui entraîne des intervalles plus longs entre l'entretien et le nettoyage.
Par rapport aux refroidisseurs d'eau standard :
Les refroidisseurs d'eau standard, tels que les refroidisseurs à calandre ou à échangeur de chaleur à plaques, diffèrent des refroidisseurs d'eau à film tombant par leurs mécanismes de transfert de chaleur.
Dans un refroidisseur d'eau standard, le fluide refroidi s'écoule généralement à travers des tubes ou des canaux, tandis que le réfrigérant s'écoule à l'extérieur de ces tubes ou canaux. L'échange de chaleur se produit à travers les parois des tubes ou des plaques, le fluide et le réfrigérant restant séparés.
En revanche, les refroidisseurs d'eau à film tombant ont un film liquide tombant à l'extérieur de la surface d'échange de chaleur, ce qui favorise un transfert de chaleur efficace entre le réfrigérant et le fluide refroidi.
Utilisation et Applications :
Les refroidisseurs d'eau à film tombant trouvent des applications dans diverses industries où le refroidissement est nécessaire, notamment :
Systèmes CVC : les refroidisseurs d'eau à film tombant sont couramment utilisés dans les systèmes CVC commerciaux et industriels à grande échelle pour refroidir l'eau ou l'air.
Refroidissement de processus : ces refroidisseurs sont utilisés dans des industries telles que l'alimentation et les boissons, les produits pharmaceutiques, le traitement chimique et la fabrication de plastique pour refroidir les fluides et les équipements de processus.
Centres de données : les refroidisseurs d'eau à film tombant sont utilisés pour refroidir l'équipement informatique et maintenir des températures optimales dans les centres de données, où un refroidissement efficace est crucial pour les performances et la fiabilité.
Production d'énergie : Ils sont utilisés dans les centrales électriques pour refroidir les condenseurs de turbine, garantissant ainsi l'efficacité des processus de production d'énergie.
En résumé, les refroidisseurs d'eau à film tombant utilisent un film liquide tombant pour transférer efficacement la chaleur d'un réfrigérant à un fluide. Leurs avantages incluent une efficacité élevée, une efficacité énergétique, une conception compacte, une évolutivité et un encrassement réduit.
FAQ:
1. Comment puis-je vérifier le modèle et recevoir l'offre ?
Nous devons voir la capacité de refroidissement, la température de sortie, le réfrigérant et l'alimentation électrique.
Si vous n'êtes pas sûr de la capacité de refroidissement, voici la formule{{0}} débit d'eau* (temp entrée-temp sortie)/0.86
2. Quel est le délai de livraison du refroidisseur d'eau à film tombant ?
25-35 jours ouvrés
3. Quelle est la garantie ?
1 an. Pendant cette période, si des pièces fonctionnent mal dans ce délai, nous vous enverrons une pièce de rechange sans frais supplémentaires pour l'expédition express.
4. Où se trouve votre usine ?
District de Pingshan, Shenzhen, Guangdong, Chine
